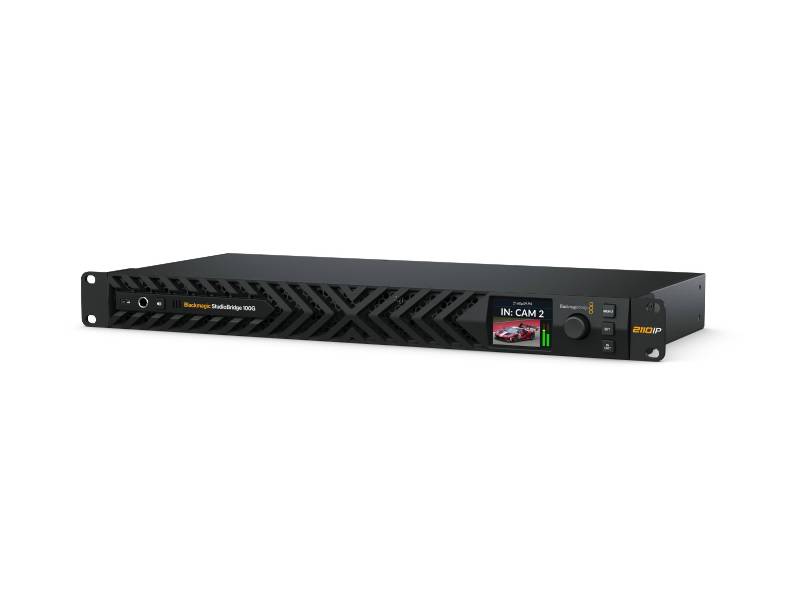

Blackmagic StudioBridge 100G轉換器(SMPTE-2110)
Blackmagic StudioBridge 100G轉換器(SMPTE-2110)
最新SMPTE-2110標準 全IP化利器 帶LCD監控螢幕 1RU
雙100G 超高速乙太網路 SMPTE 2022-7 IP Video
雙AC備援供電 非大陸製 總代理公司貨 在地服務
Blackmagic StudioBridge 100G可將單路100G乙太網SMPTE
2110連接轉換為冗餘的雙100G乙太網播出系統。如果總頻寬不超過100Gb/s，您還可以連接兩台100G乙太網攝影機！這樣一來，您可以將兩台URSA Cine
12K 100G等攝影機接入冗餘播出系統。它還搭載單獨的10G乙太網通道用於配件、一個NMOS控制埠和兩個冗餘電源供應。
Blackmagic 2110 IP Converter系列介紹
Blackmagic StudioBridge 100G詳細資料

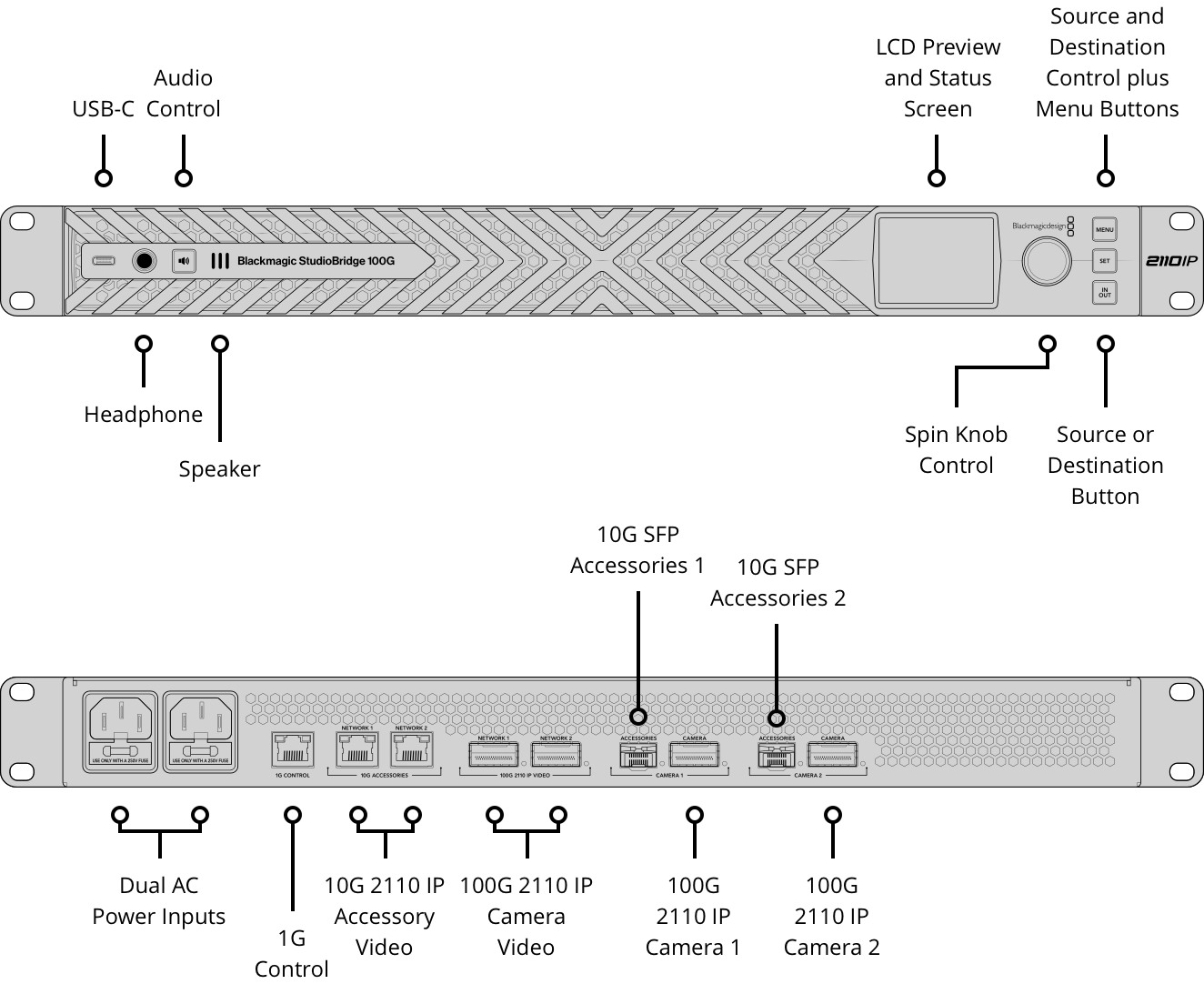

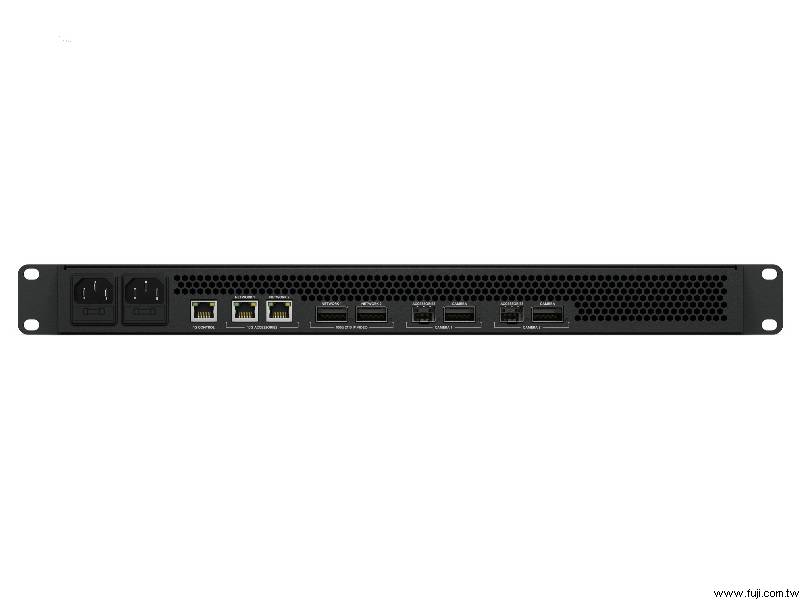

介面
100G 2110 IP網路
2 x 100G QSFP28網路介面。
支持ST 2022-7冗餘，通過兩個100G 2110 IP Video網路連接傳輸IP流。
100G 2110 IP Camera
2 x 100G QSFP28攝影機介面。
Senders and Receivers per 100G Pair
1 x 100G URSA Cine，或者
2 x URSA Cine Immersive / URSA Immersive。
10G 2110 IP網路
2 x 10G SFP光纖介面。
2 x 10G RJ45介面。
Senders and Receivers per 100G Pair
8 x Ultra HD或HD。
1G Control Network
1 x 1G RJ45介面，用於NMOS控制、配置和軟體更新。
SMPTE ST 2110 IP音頻輸入
每路2110 IP視訊流支援16通道嵌入式音頻，通過100G和10G乙太網傳輸。
SMPTE ST 2110 IP音頻輸出
每路2110 IP視訊流支援16通道嵌入式音頻，通過100G和10G乙太網傳輸。
多速率支援
自動檢測HD、Ultra HD和4K。
電腦介面
1 x USB-C，用於配置和韌體更新。
電源
2 x IEC C14電源輸入。
視訊格式
HD視訊格式
720p50、720p59.94、720p60。
1080i50、1080i59.94、1080i60。
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60。
1080PsF25、1080PsF29.97、1080PsF30。
Ultra HD視訊格式
2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60。
8K視訊格式
8160 x 7200 x 2 立體沉浸式
SMPTE規範
SMPTE 2110‑20、SMPTE 2110‑21、SMPTE 2110‑30、SMPTE 2110‑40、SMPTE 2022-7
色彩精度
10bit 4:2:2 YUV
色彩空間
Rec. 709，Rec. 2020。
SDI自動切換
自動檢測HD和Ultra HD。
IP視訊規範
SMPTE 2110-20（無壓縮視訊）
IGMP v2
SMPTE 2110-21（流量整形）
發送端：Narrow
接收端：Narrow、Wide Synchronous、Asynchronous
SMPTE 2110-30 (PCM)
音頻一致性級別：C級
SMPTE 2110-40（輔助資料）
完全訪問整個SMPTE輔助資料流程。包括RP 188/SMPTE 12M-2，隱藏式字幕以及HDR靜態元資料。
編解碼
在2110 IP視訊中，2160p59.94和2160p60格式下，可選Blackmagic IP10編解碼。
PTP精確時間協議
IEEE 1588-2008 (PTP v2)
ST 2059-1
ST 2059-2
NMOS IS-04發現和註冊
v1.3.2
通過mDNS/DNS-SD P2P
NMOS IS-05連接管理
v1.1.2
NMOS BCP-002-01
自然分組
NMOS BCP-004-01
接收端功能
顯示
顯示器
內建2.2英寸LCD螢幕，可用於監看視訊、音頻、視訊格式和時間碼資訊，並提供功能表設置。使用搜索旋鈕在所有可用輸入之間搓擦，並在前面板監看。
控制
內建控制面板
2.2英寸彩色顯示，3按鈕控制面板和旋鈕，可用於源和目標設置，以及功能表設置。
外部控制
RJ-45乙太網和USB-C。
作業系統
Mac icon
Mac 15.0 Sequoia
Mac 26.0 Tahoe或更高版本。
Windows Icon
Windows 11作業系統。
電源要求
電源供應
2 x 100 ‑ 240V AC 50/60Hz內部電源供應。
電源輸入
2 x IEC C14插座。
功耗
TBC
物理安裝
1RU

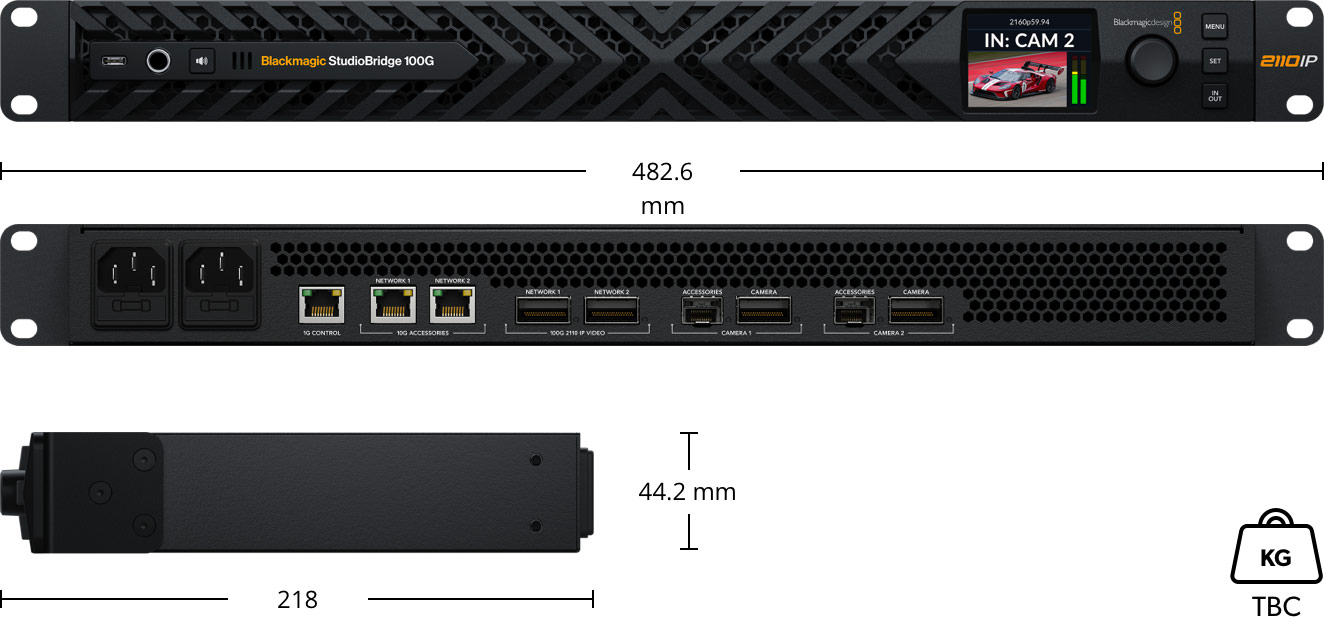

物理規格
環境規格
操作溫度 5°到40° C（41°到104° F）
存儲溫度 -20°到45°C（-4°到113°F）
相對濕度 0％到90％不結露
裝箱配置
Blackmagic StudioBridge 100G
歡迎卡內含QR碼，可用於軟體下載。
保修
1年有限製造商保修。
