FUJIFILM富士軟片推出動態表面壓力感測器系統“FUJIFILM Prescale Motion”
即時視覺化壓力動態變化，
結合靜態和動態壓力數據，為研發和生產過程中的壓力檢測提供一站式支援。
東京，2026年9月7日－富士軟片株式會社宣布推出「FUJIFILM Prescale Motion」（簡稱「Prescale Motion」），這是一款動態表面壓力感測器系統，能夠即時可視化加壓過程從開始到結束的壓力施加情況。 「Prescale Motion」將於2026年9月7日起在日本上市。*1
FUJIFILM富士軟片推出了一款名為「Prescale」的壓力測量軟片，當施加壓力時，軟片會變紅，並透過顏色密度的變化來可視化壓力差異。搭配「FUJIFILM Prescale Mobile」（簡稱「Prescale Mobile」）*2——一款能夠分析「Prescale」產生的彩色影像並量化壓力數據的行動應用程式——這些產品支援在廣泛的製造領域進行高精度壓力測量和評估。 「Prescale」和「Prescale Mobile」能夠視覺化並量化最大壓力點的壓力，從而獲得靜態壓力數據；而「Prescale Motion」則能夠即時視覺化加壓過程中的壓力變化，從而獲取動態壓力數據。
隨著製造流程日益複雜，對品質保證和可追溯性的要求不斷提高，尤其是在半導體、電子元件和電池產業，對識別製程中出現的異常情況以及確定壓力變化發生時間的需求日益增長。而僅憑最大壓力點的壓力分佈很難準確判斷壓力變化。例如，在半導體晶圓拋光製程中，需要監測拋光頭與晶圓之間的接觸條件和負載變化。這就需要測量並記錄拋光頭與晶圓之間從拋光開始到結束的壓力變化。在鋰離子電池的製造和評估過程中，電池在充放電過程中會反覆膨脹和收縮。因此，測量並記錄由此產生的壓力變化有助於品質控制和安全評估。
「Prescale Motion」系統將壓力分佈感測器（由專用薄膜和控制器組成）與安裝了「Prescale Mobile」的行動裝置*3相結合。該系統能夠即時可視化壓力從加壓過程開始到結束的整個過程。
透過結合壓力分佈感測器所獲得的動態壓力數據和「Prescale」及「Prescale Mobile」在最大壓力點所獲得的靜態壓力數據，使用者可以從靜態和動態兩個角度對壓力進行定量評估。

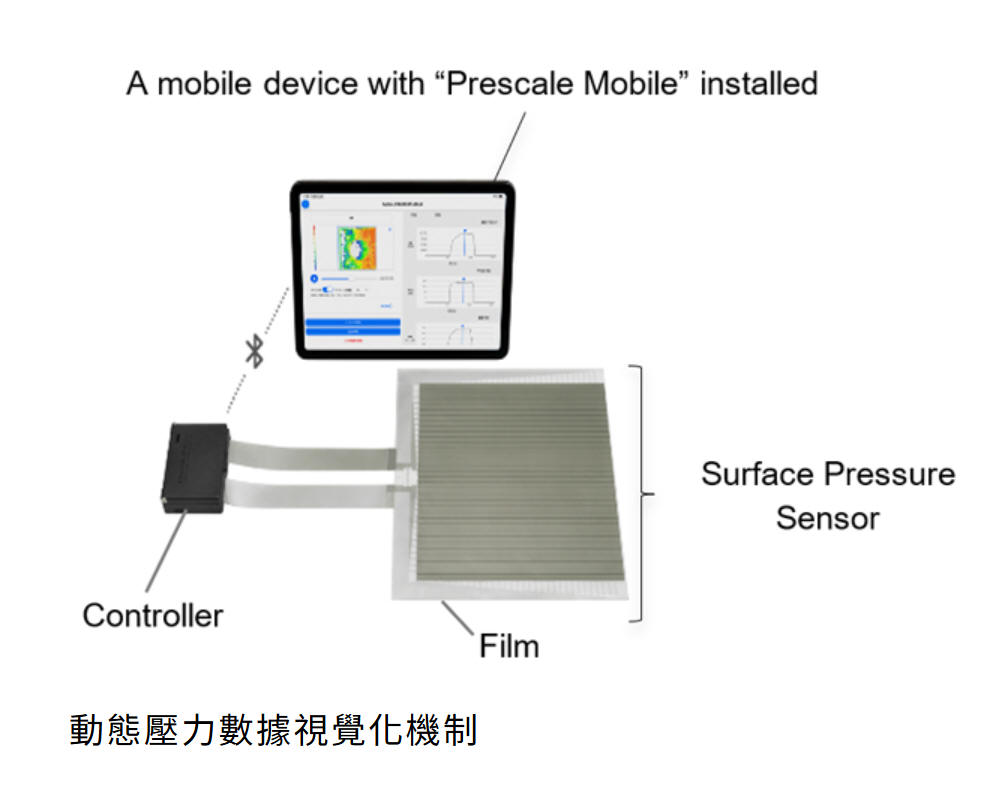

動態壓力數據視覺化機制
這有助於進行故障原因分析和製程條件最佳化，從而實現更精確的壓力檢測。更精確的設備狀態監測也有助於提高設備維護效率和提升生產良率。
富士軟片將透過以檢測數據視覺化和量化為核心的產品，推動研發和生產過程中檢測操作的數位化和效率提升，並協助客戶提高和穩定產品品質。
FUJIFILM富士軟片將繼續利用其多年來開發的技術，支援在生產車間創建高精度、高效的檢測工作流程，並促進營運數位化，從而為提高客戶生產現場的檢測效率和加強品質控製做出貢獻。
*2 這是一款行動應用程序，利用FUJIFILM富士軟片先進的影像處理技術，對「Prescale」彩色顯影影像進行壓力量化。使用者只需將顯影後的「Prescale」放置在專用校準紙上，並使用安裝了應用程式的行動裝置進行掃描，即可輕鬆取得13種壓力數據，例如最大/最小壓力、平均壓力和壓力面積。這種簡單的工作流程使任何人都能輕鬆進行高精度壓力檢測。
*3 行動裝置需由客戶提供。有關相容設備的最新信息，請參閱“Prescale Motion”產品頁面。

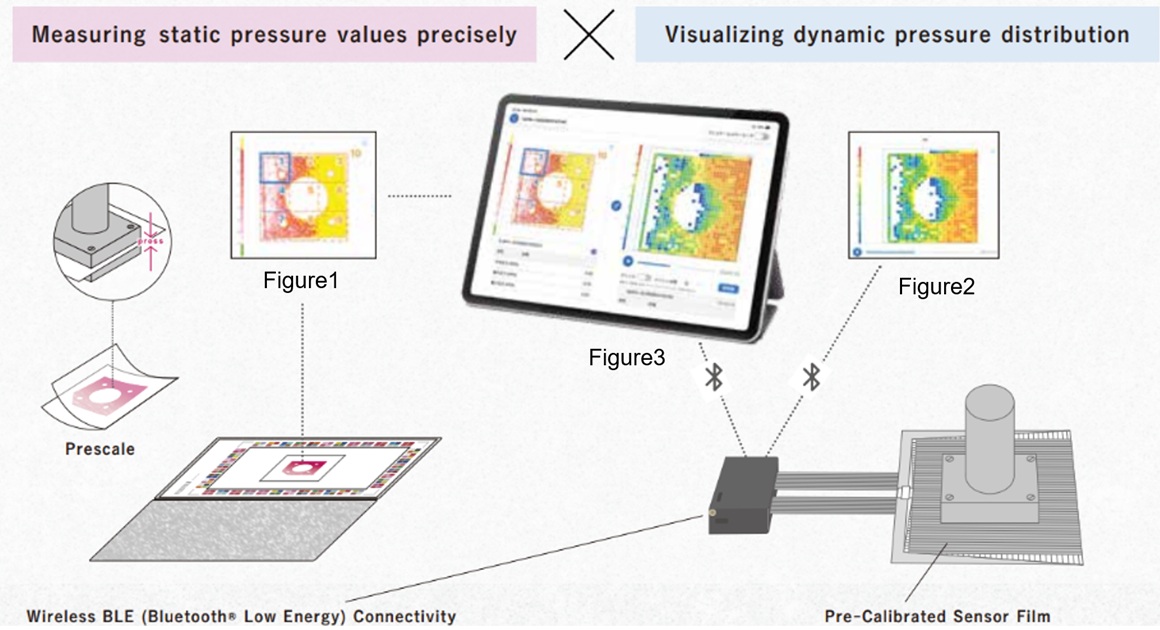

富士軟片 Prescale Motion 公司推出的結合靜態和動態壓力資料的新型檢測方法示意圖
壓力檢測方法
圖 1：收集暴露的「預標尺」數據，以視覺化靜壓數據，包括最大壓力點的壓力值和壓力分佈。
圖 2：利用壓力分佈感測器即時可視化從加壓過程開始到結束的壓力施加情況。
圖 3：將圖 1 中獲得的最大壓力點的靜壓數據與圖 2 中獲得的加壓過程中的動態壓力數據結合，進行全面評估。
點擊此處觀看示範上述檢測方法的影片。
1. 如何使用「預縮放運動」和產品配置
使用「Prescale Motion」需要購買「FUJIFILM Prescale Mobile」許可證和專用的「Prescale Motion」擴充許可證。已使用「FUJIFILM Prescale Mobile」的客戶可以透過購買擴展許可證套裝來使用「Prescale Motion」。*4
*4 使用「FUJIFILM Prescale Mobile」一年期版本的客戶只能在「FUJIFILM Prescale Mobile」的有效授權期間內使用「Prescale Motion」。如需繼續使用系統，客戶必須續訂一年期版本或購買永久授權版本。
產品配置
|
產品名稱 |
設定內容 |
|---|---|
|
“Prescale Motion” 80毫米方形軟片全套 |
「FUJIFILM Prescale Mobile」永久授權，完整產品版本；5張80毫米方形軟片；一組控制器；擴展授權 |
|
“Prescale Motion” 200 毫米方形軟片全套 |
「FUJIFILM Prescale Mobile」永久授權，完整產品版本；5張200mm正方形軟片；一組控制器；擴展授權 |
|
“Prescale Motion” 80 毫米方形膠卷擴充許可套裝 |
五張 80 毫米見方的軟片；一組控制器；延期許可證 |
|
“Prescale Motion” 200 毫米方形膠卷擴充許可套裝 |
五張 200 毫米見方的軟片；一組控制器；延期許可證 |
|
80毫米方形軟片，單獨出售 |
五張 80 毫米見方的薄膜 |
|
200毫米方形軟片，單獨販售 |
五張 200 毫米見方的薄膜 |
|
控制器需另行購買 |
一套控制器 |
|
擴展許可證單獨出售 |
擴展許可證 |
2. 主要特點
（1）結合靜態和動態壓力數據，進行更高階的壓力檢測
透過將「Prescale」和「Prescale Mobile」的現有功能可測量的靜態壓力資料與使用「Prescale Motion」壓力分佈感測器獲得的動態壓力資料結合，使用者不僅可以評估最大壓力點的壓力分佈，還可以評估整個加壓過程中的壓力變化。
「Prescale Motion」是世界上第一個*5壓力分佈感測器系統，能夠對靜態和動態壓力資料進行綜合分析。
每張專用軟片都配有專屬的校準文件。使用者只需將此文件下載到「Prescale Mobile」軟體，即可開始偵測，無需執行複雜的校準程序，從而確保壓力偵測流程順暢。此外，底片還可以從控制器上拆下來，方便使用者在繼續使用相同控制器的情況下，僅更換底片。
*5 根據FUJIFILM富士軟片的研究。
（2）無線連線帶來更大的便利
「Prescale Motion」採用壓力分佈感測器和行動裝置之間的無線連接（BLE），使該系統能夠在更靈活的測量環境中使用。
3. 技術規格
產品名稱
“FUJIFILM富士軟片預縮放運動”
主要功能
動態壓力分佈資料的測量、顯示、儲存、回放和TSV匯出；與「FUJIFILM Prescale Mobile」資料並排顯示、分析和關聯
薄膜：測量尺寸/感測器元件尺寸
80 毫米見方/2.5 毫米；200 毫米見方/6.25 毫米
薄膜：厚度
0.2毫米或更小
薄膜：支持的壓力範圍
建議量程：0.5 MPa 至 2.5 MPa；可透過靈敏度調節功能進行調節
控制器：類比數位轉換
8 位元
控制器：測量點
1024 分，32 × 32
控制器：取樣頻率
約 30 赫茲
控制器：通訊方式
無線低功耗藍牙
控制器：電源
內建電池
支援的作業系統
iOS
*1 有關日本以外地區的產品發布和供應情況 請諮詢當地代理。
* Bluetooth®文字商標和標誌是 Bluetooth SIG, Inc. 的註冊商標，FUJIFILM Corporation 對這些商標的任何使用均已獲得許可。
* IOS 是 Cisco 在美國和其他國家的商標或註冊商標，並已獲得許可使用。
