物理規格 |
|
|
尺寸（寬 x 高 x 深 mm） |
198mm / 7.8" x 133mm / 5.2" x 40mm / 1.57" |
|
重量 |
730 克/1.6 磅 |
|
掛載點 |
頂部：1 x 1/4"20 或 3/8"，帶防旋轉點，底部：1 x 1/4"20 或 3/8"，帶防旋轉點，右：1 x 1/4"20 或 3/
8" 帶防旋轉點 |
|
環境的 |
|
|
環境工作溫度 |
高達 40 攝氏度 |
|
建設與控制 |
|
|
身體 |
鋁合金底盤，帶 ABS 聚碳酸酯背板 |
|
冷卻 |
主動控制的風扇和散熱器 |
|
提示燈 |
是的 |
|
觸控螢幕 |
是的 |
|
在單位按鈕上 |
電源按鈕 - 多功能 |
|
相機控制 |
遠程轉 USB – Z CAM |
|
力量 |
|
|
輸入電壓 |
6.2 - 16.8v |
|
兼容電池 |
1 x NP-F / L 系列 |
|
直流輸入連接器 |
鎖定 DC 插孔（外徑 5.5 mm和內徑 2.1 mm） |
|
塔普 |
通過可選的 D-Tap 到 DC 電纜 |
|
開機功能 |
按鈕開/關，SW 關 |
|
風扇控制 |
記錄優先模式/顯示暗淡 |
|
展示 |
|
|
觸控螢幕 |
SuperAtom IPS 面板（電容式觸控） |
|
尺寸 |
7" |
|
解析度 |
1920 x 1200 |
|
視角 |
178 + H & V |
|
生產者價格指數 |
325 |
|
位深 |
10 位 (8+2 FRC) |
|
背光類型 |
邊緣照明 |
|
亮度（cdm2 / nits） |
2000nit +/- 10％ |
|
縱橫比 |
16:9 影像顯示 |
|
色域 |
Rec709 |
|
校準支持 |
帶有 Calibrite ColorChecker Display Pro 或 ColorChecker Display Plus 的
ATOMOS 校準器 |
|
顏色管道 |
|
|
伽瑪 |
Sony SLog / SLog2 / SLog3, Canon CLog / CLog2 / Clog3, Arri Log CEI160 /
LogCEI200 / LogCEI250 / LogCEI320 / LogCEI400 / LogCEI500 / LogCEI640 /
LogCEI800 / LogCEI1000 / LogCEI1280 / LogCEI1600, Panasonic Vlog, JVC
JLog1 / Log3G2 / Log3G1 , FujiFilm Flog, PQ (HDR10), HLG, Nikon N-Log, Z
CAM Z-Log2, Olympus OM-Log400 / Flat, Leica L-Log |
|
色域 |
BT2020, DCI P3, PDCI P3 65, Sony SGamut / SGamut3 / SGamut3.cine / Canon
Cinema / DCI P3 / DCI P3+ / BT2020, Panasonic V Gamut, Arri Alexa Wide
Gamut Rec709, JVC LS300, Red DragonColor / DragonColor2 / RedColor2 /
RedColor3 / RedColor4 / RedWideGamut |
|
3D LUT 顯示 |
.Cube 格式 |
|
3D LUT 輸出 |
環通輸出（多用於錄影機中 |
|
3DLUT 50/50 |
是的 |
|
監控模式 |
原生 / 709 / HLG / PQ / 3D LUT |
|
HDR輸出轉換 |
HLG/PQ |
|
色彩管理 |
|
|
校準 |
帶有 Calibrite ColorChecker Display Pro 或 ColorChecker Display Plus 的
ATOMOS 校準器 |
|
顯示控件 |
背光、提升、伽馬、增益 |
|
AtomHDR |
內建技術日誌到 HDR EOTF |
|
3D LUT |
顯示、監控和輸出、記錄、通過 SSD 加載 |
|
合法化 |
輸入上可用的完全到合法轉換 |
|
視訊輸入 |
|
|
HDMI |
1 個 HDMI 2.0 |
|
SDI |
1 個 12G SDI |
|
位深 |
8 / 10 位 |
|
視訊色度二次採樣 |
YCbCr 420 & 422 |
|
HDR |
支持 HDMI 自動檢測 |
|
元數據 |
|
|
HDMI |
RAW - 白平衡、曝光指數、快門速度/角度、光圈 F stop、ISO、Gamma、色域 |
|
SDI |
來自 Arri, RED 的文件名。RAW - 白平衡、曝光指數、快門速度/角度、光圈 F stop、ISO、Gamma、色域 |
|
文件命名 |
|
|
標準 |
S/S/T & 滾動 |
|
通過 SDI |
紅色，阿里 |
|
視訊輸出 |
|
|
HDMI |
1 個 HDMI 2.0 |
|
SDI 環出 |
1 個 12G SDI |
|
SDI 播放 |
1 個 12G SDI |
|
HDR |
是，帶自動檢測 |
|
網絡 |
|
|
以太網 |
1GbE RJ45 |
|
無線上網 |
Wi-Fi 6 |
|
無線射頻 |
AirGlu™ SYNC 時間碼網絡 |
|
原子云 |
捕獲到雲 Capture to Cloud，實時流 Live Stream |
|
蜂窩 |
通過 Wi-Fi 連接到熱點 |
|
網絡流媒體 |
|
|
實時多播/秒 |
是，通過 Atomos Cloud Studio 配置的目的地 |
|
視訊信號轉換 |
|
|
HDMI 轉 SDI |
是的 |
|
SDI轉HDMI |
是的 |
|
音頻輸入/輸出 |
|
|
音頻品質 |
24 位 / 48kHz |
|
音頻編解碼器 |
PCM |
|
HDMI |
8ch 24Bit，取決於輸入 |
|
SDI |
12ch 24Bit，取決於輸入 |
|
模擬音頻輸入 |
3.5mm 插孔 - 5v 電源 |
|
模擬音頻輸出 |
3.5mm插孔 |
|
耳機輸出 |
3.5mm插孔 |
|
音頻輸入延遲 |
模擬輸入的格延遲 |
|
時間碼/同步 |
|
|
嵌入式 |
HDMI 和 SDI |
|
一天中的時間 |
是的 |
|
無線同步 |
AirGlu™ SYNC 時間碼網絡 |
|
射頻網絡範圍 |
300m |
|
射頻頻率 |
區域依賴 |
|
通道數 |
每個區域 12 個射頻通道 |
|
射頻客戶端數量 |
區域依賴 |
|
藍牙網絡範圍 |
10-15m（視線） |
|
BT 客戶數量 |
6個客戶 |
|
解析度和格速率（記錄、監控和播放） |
|
|
4k DCI |
高達 4Kp60 |
|
4k 超高畫質 |
高達 4Kp60 |
|
2K DCI 2046 x 1080 |
高達 2Kp60 |
|
全高畫質 1920 x 1080 非交錯掃描 |
高達 1080p120 |
|
全高畫質 1920 x 1080 PsF |
只能通過下拉到 P |
|
全高畫質 1920 x 1080 交錯掃描 |
1080i50 / 1080i60 |
|
1280 x 720p |
60便士 |
|
8K RAW |
高達 8Kp30 通過 HDMI |
|
6K RAW |
高達 6Kp60 通過 HDMI 和 6Kp30 SDI |
|
4K RAW |
通過 HDMI / SDI 高達 4Kp120 |
|
3.5K 變形 RAW |
通過 HDMI 最高 3.5Kp60 |
|
2K RAW |
通過 SDI 高達 2Kp240 |
|
錄製編解碼器 |
|
|
Apple ProRes RAW |
高達 12 位 8Kp30 / 4Kp120 |
|
蘋果 ProRes |
HQ / 422 / LT 高達 4Kp60 |
|
狂熱的 DNxHD |
高達 1080p60 |
|
狂熱的 DNxHR |
高達 4Kp60 |
|
H.265 |
包括 C2C 代理錄製 - 高達 4Kp60（MOV 容器）的可選激活 |
|
相機到雲端 |
Adobe Frame.io 的支持 |
|
幫派控制 |
跨設備同步記錄控制 |
|
播放 |
|
|
播放列表 |
是，已選擇、收藏夾或組合 |
|
Apple ProRes 原始文件 |
是的，錄製的剪輯 |
|
蘋果 ProRes |
HQ / 422 / LT 帶線性 PCM |
|
狂熱的 DNx |
是的，帶線性 PCM |
|
H.265 |
僅錄製的剪輯 |
|
監控 |
|
|
特別提款權 |
原生,709, LUT |
|
HDR |
HLG，PQ Rec2020 |
|
去交錯 |
可選擇的模式 |
|
凍結格疊加 |
可選激活 |
|
錄音功能 |
|
|
前貼片記錄 |
8 秒高畫質 / 4 秒 4K ProRes & DNx |
|
遊戲中時光倒流 |
是的 |
|
同時代理記錄 |
帶 H.265 代理的 ProRes RAW / ProRes / DNx |
|
支持的媒體 |
|
|
Master Caddy I |
NO |
|
SSDmini |
是的 |
|
CFast II |
是，通過 AtomX CFast 轉換器 |
|
網絡 |
通過 Atomos Cloud Studio 捕獲到雲端 |
|
文件系統 |
exFAT |
|
界面 |
SATA 3 |
|
Master Caddy
III |
Yes |
|
螢幕工具 |
|
|
波形 |
3 種尺寸 |
|
RGB遊行 |
3 種尺寸 |
|
矢量範圍 |
小大 |
|
1 倍變焦 |
點擊放大 |
|
2 倍變焦 |
點擊放大 |
|
對焦峰值 |
閾值的顏色和滑塊 |
|
假色 |
帶 IRE 刻度 |
|
斑馬 |
可定制 |
|
隔離顏色通道 |
僅限藍色 |
|
電影框架指南 |
預設和自定義 |
|
社交框架指南 |
預設和自定義 |
|
安全區域 |
SMPTE 格大小 - 動作和安全 |
|
網格標記 |
9格 |
|
變形解壓 |
顯示 1.25x、1.33x、1.5x、1.8x 和 2x |
|
顯示翻轉 |
垂直的 |
|
假色 |
帶 IRE 刻度 |
|
抓格和洋蔥皮覆蓋 |
無損 PNG 1920 x 1080 |
|
板載信號處理 |
|
|
用於高畫質的 4K 超高畫質降頻 |
可用循環輸出 |
|
DCI 裁剪 |
可用循環輸出 |
|
8K RAW 到 4K 視訊循環輸出 |
可用循環輸出 |
|
I > P |
2:2 和 3:2 |
|
PSF > P |
2:2 和 3:2 |
|
可選激活密鑰 |
|
|
SDI RAW |
包含激活 |
|
H.265 |
高達 4Kp60（MOV 容器）的可選激活 |
|
遙控 |
|
|
HDMI |
自動 HDMI 觸發，支持的協議 - Canon、Sony、Atomos 開放標準 |
|
SDI |
SDI觸發相機可選 |
|
串行 2.5 mm插孔 |
LANC 控制和校準通過可選的 USB 到串行電纜 |
Bluetooth LE
低功耗藍牙 |
通過用於監視器輔助工具的 AtomControl 應用程序 |
|
Wireless RF
無線射頻 |
AirGlu™ 遠程啟停觸發器 |
|
外部設備控制 |
|
|
串行 2.5 mm插孔 |
遠程轉 USB – Z CAM |
|
剪切和標記 |
|
|
FCP XML |
是的，有 10 個標籤 |
|
支持的應用程序 |
|
|
XML |
Apple Final Cut Pro |
|
Apple ProRes RAW |
Apple Final Cut Pro、Adobe Premiere、Avid Media Composer、Grass Valley
Edius、ASSIMILATE SCRATCH |
|
視訊編解碼器 |
.MOV 包裝器中支持 Apple ProRes、Avid DNx 和 H.265 的所有 NLE 應用程序 |
|
盒子裡裝了什麼 |
|
|
包括配件 |

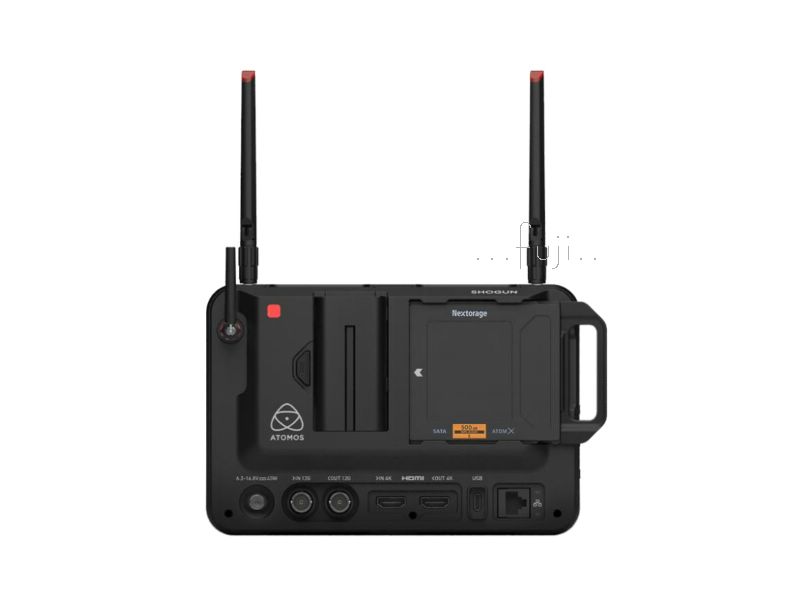

SHOGUN CONNECT，國際電源，7" 保護袋，AtomX SSDmini 手柄，帶螺絲的 MasterCaddy III，帶黑色帽的
Wifi 天線，RF 天線，天線存儲袋，3.5 mm音頻插孔到插孔電纜，天線彩色蓋，天線安裝蓋，絲網布 |
|
可選附件 |
AtomX 顯示器支架、AtomX Magic arm 10" / 13"、USB-C Dock、PowerKit、HDMI 線纜 |
