Blackmagic Design DeckLink IP ( SMPTE 2110 ) I/O擷取/播放卡介紹

DeckLink IP 為2110 IP播出系統打造的理想型
擷取和輸出方案！

DeckLink IP卡是直接將視訊擷取和輸出到基於2110 IP播出系統的便捷方式！它們有著和DeckLink相同的功能，可以使用您手頭現有的任何一款軟體！DeckLink IP卡支援多種視訊通道，此外每個通道都能同時擷取和輸出。這意味著，您可以構建一系列伺服器機架生成播出圖文、虛擬場景、或基於GPU的AI影像處理，所有這一切都可以直接集成到2110 IP播出架構中。您甚至可以使用DaVinci Resolve實現基於2110 IP的廣播級剪輯工作站！DeckLink IP搭載高速PCIe介面，可與最新的Mac Pro、Windows和Linux電腦搭配使用。
　

四款DeckLink IP 型號，每一款都很贊！

DeckLink IP HD
搭載3個通道的DeckLink IP型號，可通過單個RJ45乙太網介面擷取和輸出到2110 IP播出系統。它支持所有720p、1080i和1080p視訊格式，上至1080p60。
　
DeckLink IP HD Optical
搭載3個通道的DeckLink IP型號，可通過基於SFP光纖乙太網介面擷取和輸出到2110 IP播出系統。它支持所有720p、1080i和1080p格式，上至1080p60。
　
DeckLink IP/SDI HD
搭載2個通道的DeckLink IP型號，可連接3G-SDI和2110 IP系統，並且可通過RJ45乙太網、3G-SDI和同步輸出介面實現擷取和輸出。它支持所有720p、1080i和1080p格式，上至1080p60。
　
DeckLink IP 100G
該型號運行快速，設有8通道Ultra HD視訊，可通過100G乙太網同時進行擷取和輸出。同時還配備2個100G乙太網QSFP埠，提供全面冗餘。
　

10G乙太網，實現多個SMPTE 2110 IP通道

DeckLink IP卡符合SMPTE ST2110 IP視訊標準，該標準對通過IP網路包播出的視訊、音頻和輔助資料的傳輸、同步和描述進行了規定。它還可以通過常見PTP時鐘保持視訊源同步。DeckLink IP支援SMPTE-2110-20無壓縮視訊、SMPTE-2110-21流量整形/時序、SMPTE-2110-30音頻和SMPTE-2110-40輔助資料。SMPTE 2110的優勢在於所有的視訊、音頻和輔助資料都是通過網路獨立傳輸的。此外，DeckLink IP支援多播技術，這是一種將視訊、音頻和資料由單個源分發到多個目標的非常高效的方式。

內建視訊防火牆，實現全面IP網路安全

電腦和2110 IP視訊網路的問題在於容易受到惡意軟體甚至駭客攻擊。這是由於任何人都可以將資料發送到電腦的乙太網介面。而DeckLink IP可以消除這一隱患，因為所有視訊都是通過格緩衝器來傳輸的。這就像一個基於視訊的防火牆！這意味著，除視音頻外，DeckLink IP乙太網埠與其他任何都隔離。正如所有DeckLink卡一樣，視音頻會被傳輸到DeckLink的格緩衝器上，在那裏管理視訊輸出，然後再轉換成2110 IP視訊通道。因此，惡意軟體或駭客完全不可能直接進入2110 IP網路！

高速PCIe介面，實現高速度

DeckLink IP卡搭載可快速連接到主機的接口，根據不同型號，此接口的速度足以處理多個HD和Ultra HD視頻通道，並且每個通道可同時進行採集和輸出。 PCI Express能為採集或播放影片的軟體提供較低延遲和較高精度的時間同步。 DeckLink IP卡的亮點在於，它採用簡單且低成本的PCIe卡設計，同時仍能具備相當出色的效能。 HD型號設計小巧且價格親民，可輕鬆納入新一代緊湊型電腦應用方案！此外，DeckLink IP HD和DeckLink IP HD Optical型號採用半高設計，可安裝在機架伺服器上。

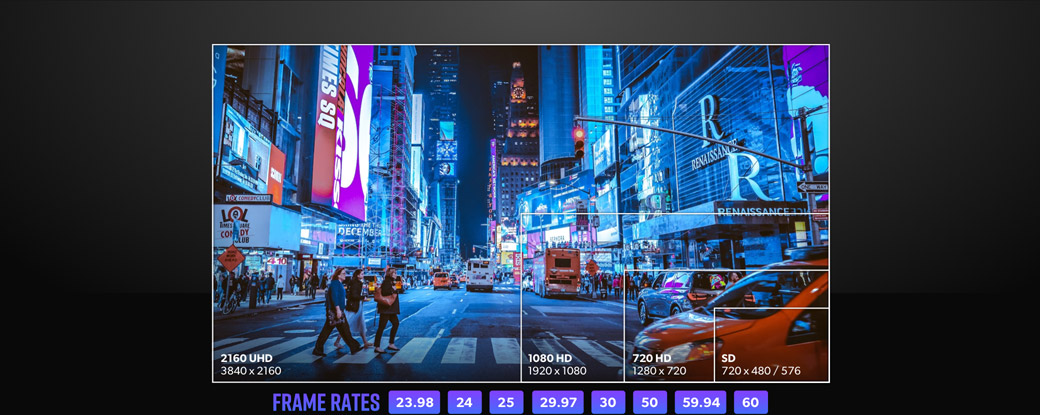

支援所有SD、HD和Ultra HD格式，上至2160p60！

DeckLink IP搭載多速率接口，根據特定型號，可支援所有SD、HD和Ultra HD格式。此外，DeckLink IP/SDI型號兼具2110 IP和3G-SDI，因此不僅可以連接SDI設備，同時還可以連接基於IP的新型設備架構。標清格式下，DeckLink IP支援525i59.94和625i50格式。高清格式下，所有DeckLink IP卡皆支援720p、1080i和1080p格式，上至1080p60。 Ultra HD格式下，則支援上至2160p60的所有格式。每個通道的視訊標準可以透過Desktop Video Utility單獨設置，並且選擇使用預設視訊格式設定還可以實現即時切換，也可直接透過DeckLink SDK進行操作。

獲得真正的10bit廣播級視訊品質

DeckLink IP卡是為支援高品質視訊所設計的。您可以擷取和輸出Apple ProRes、DNxHD或甚至是10bit無壓縮等常用視訊格式，因此不會被鎖定在某個單一檔格式上。目前最為常用的電視格式為10bit，它能以8bit視訊的4倍精度來表示色彩。使用10bit無壓縮視訊可以確保所有擷取畫面都是信號源的畫素到畫素準確克隆，無任何品質損失，因此您可以一直以非常高的品質進行工作。這意味著，您將獲得非常銳利的綠幕去背(摳像)，無縫銜接的視覺特效合成以及高階調色效果！

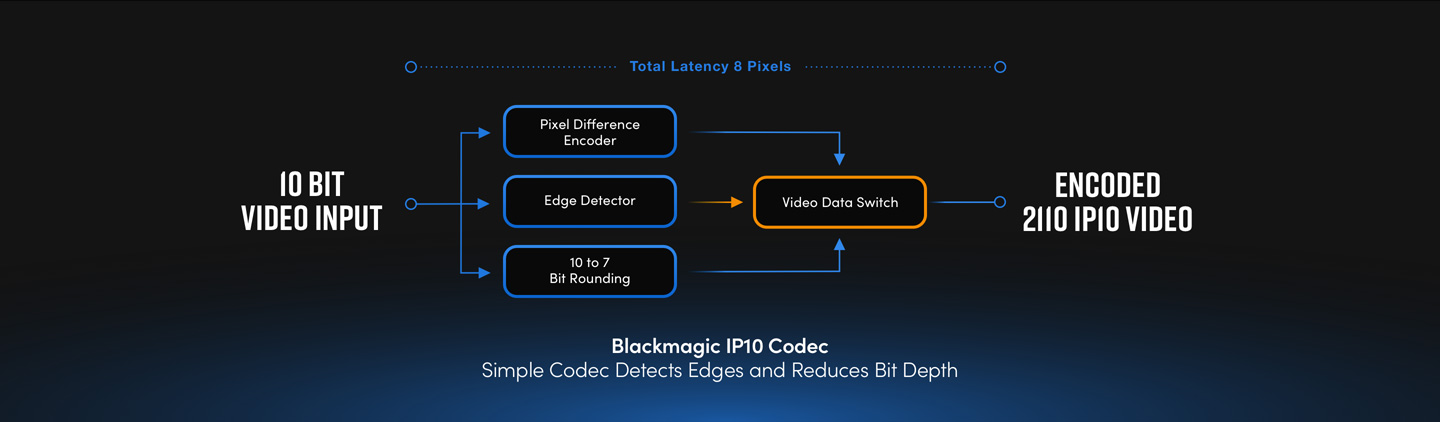

IP10編解碼通過10G以太網
支援2160p59.94或2160p60

所有DeckLink IP型號均支援SMPTE-2110 IP資料速率，其設計旨在配合每個通道的10G以太網，方便您選擇體積更小、更省電、價格更低的下游產品。但是，在運行2160p59.94或2160p60格式的Ultra HD時，往往沒有足夠的頻寬來處理無壓縮10bit視訊。而Blackmagic IP10編解碼解決了這個問題！在DeckLink IP 100G型號上，開放標準IP10編解碼可以降低2160p59.94和2160p60電視格式的資料速率，只有8個取樣延遲！此外，此編解碼檔案非常小，只需要很少的FPGA資源，從而保持了SMPTE-2110 IP視訊產品的可負擔性。

內附NMOS協議，構建虛擬矩陣

DeckLink IP支援NMOS介面規範，因此可將所有2110 IP視訊設備作為一台大型虛擬矩陣來共同運作。此外，由於Videohub Smart Control可以作為NMOS控制器使用，從而可以在2110 IP網路上將源信號指派到目標上。NMOS介面規範描述了DeckLink IP等SMPTE 2110設備在IP網路上被發現和控制的相關內容。DeckLink IP支援用於發現和註冊IP視訊設備的IS-04，以及用於連接管理IP視訊設備的IS-05。因此，您可以在源和目標之間建立類似傳統SDI矩陣一樣的連接，但全都通過乙太網實現！

各種常用的視訊軟體都可以運行

DeckLink IP支援各種常用視訊軟體，您可以自由地搭配使用各種已經熟悉和喜歡的工具！DeckLink IP是使用DaVinci Resolve作為基於2110 IP的廣播級剪輯調色方案的理想選擇。由於DeckLink IP支援同時擷取和輸出，您甚至可以在DaVinci Resolve裏對擷取的視訊進行即時校色，應用調色，然後再輸出，所有操作都可以同時進行！DeckLink IP還支持和Final Cut Pro、Media Composer、Premiere Pro以及更多其他剪輯軟體一起使用！它甚至能結合Fusion、After Effects和Photoshop創作出令人驚歎的視覺效果。此外，還內建Windows WDM驅動！

相容DaVinci Resolve

DeckLink IP是DaVinci Resolve的好搭檔！DaVinci Resolve是一款好萊塢級別集剪輯、調色、視覺特效和音頻後期製作於一體的軟體工具。此外，DaVinci Resolve提供Mac、Windows和Linux版本免費下載，無需支付許可證月費。其剪輯採用熟悉的軌道佈局，搭載大量的修剪和剪輯工具，包含各種高品質轉場、特效和字幕範本。您甚至還可以添加專業級DaVinci調色！DaVinci調色支援32bit浮點YRGB處理，包含一級校色、二級調色、Power Window、3D物件跟蹤、高階AI工具以及更多功能。

使用強大的廣播級圖文工具

創建廣播圖文和字幕時，您肯定想要使用圖文設計師已經熟悉的相同工具，這樣您就可以獲得最大的創造力，不需要再培訓。所有DeckLink卡都可以搭配DaVinci Resolve中集成的Fusion視覺特效軟體，以及Adobe After Effects和Photoshop。Fusion Studio是一款強大的節點式合成視覺特效工具，搭載2D和3D環境、上百個特效以及更多功能。此外，您可以下載並使用免費版DaVinci Resolve中的Fusion！您可以使用內建的Blackmagic Media Express軟體將擷取的視訊輸出成能夠載入到Fusion、After Effects或Photoshop的文件。

構建自定義播出自動化伺服器

當您需要遠端製作播出節目時，不論是用於大型播出網路，還是本地電視臺，DeckLink IP都能輕鬆與您定制化的播出自動化系統結合在一起。在Mac平臺上有很多優秀的自動化工具，您可以使用Tools On Air just: Broadcast Suite、 Softron OnTheAir、MovieRecorder和OnTheAir CG。在Windows平臺上，它可以相容Vidblaster X、Studio and Broadcast、Uniplay和Playbox AirBox。這些強大的軟體工具可以和DeckLink IP一起管理各種類型的播出自動化任務，這些是目前在全球範圍內數千家電視臺所運行的經過驗證的解決方案。

構建串流(流媒體)伺服器實現全球播出

DeckLink IP運行原理與其他DeckLink卡相同，而且還全面相容常用的視音頻推流軟體。因此，您可以構建推流工作站，實現數百萬全球觀眾線上觀看的即時推流！在Mac上，您可以獲得Open Broadcaster、Wirecast、Livestream Producer以及更多優秀的推流方案。在Windows平臺上推流時，則可相容Open Broadcaster、Xsplit Broadcaster、Wirecast和Livestream Producer。有了DeckLink IP，您可以將任何2110 IP信號轉換成即時信號，推流到您所需的各種線上平臺。或者搭配ATEM Streaming Bridge，您甚至可以連接遠端廣播網路。

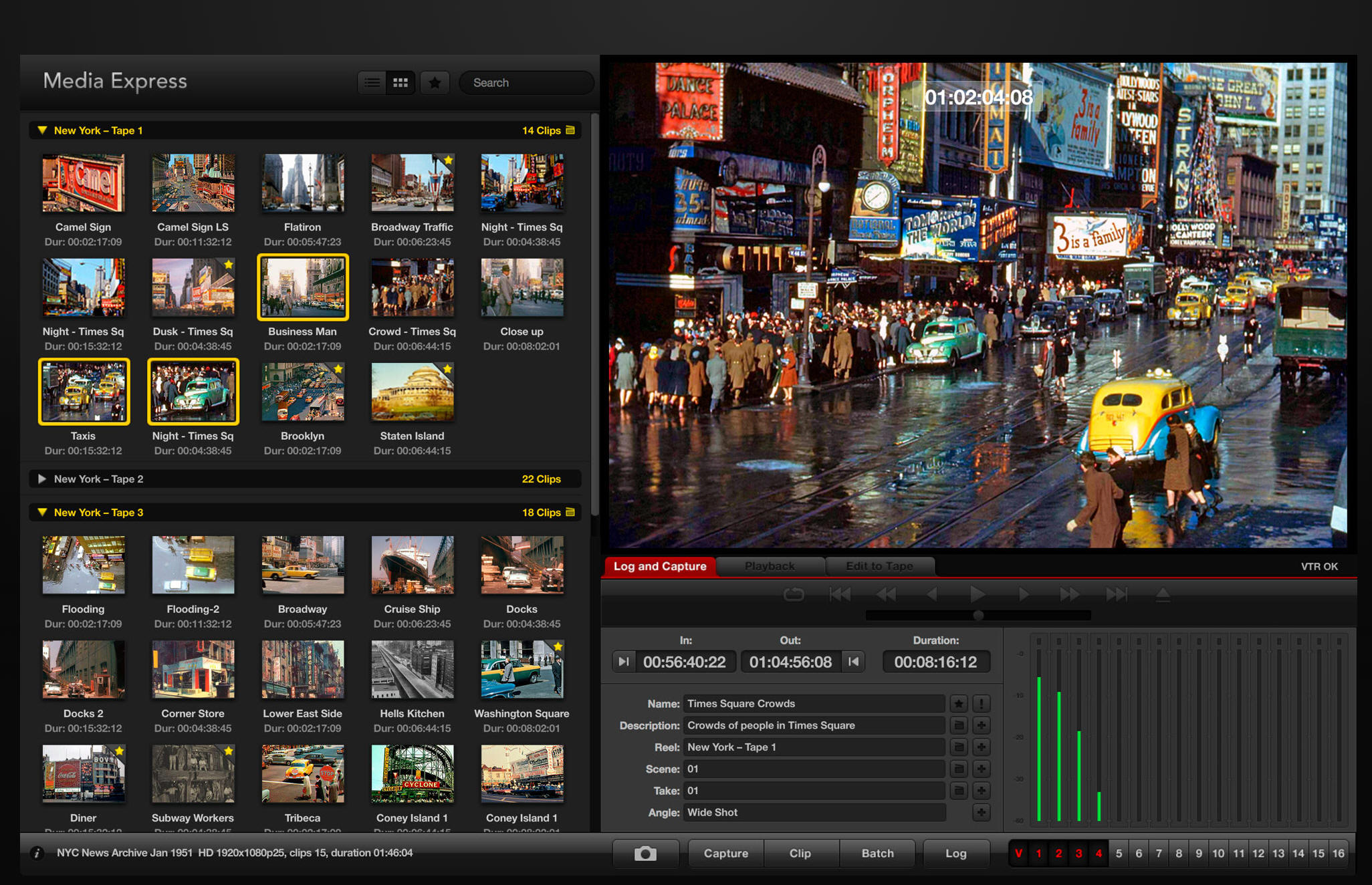

內附Media Express軟體

如果您使用的視訊軟體不支援直接從硬體擷取和輸出，那麼Blackmagic Media Express就是理想方案，而且它隨DeckLink免費附贈。Media Express讓您能夠擷取和播放無壓縮YUV 4:2:2 QuickTime、AVI、DPX、ProRes、DVCPRO和MJPEG格式檔。這是從老式廣播級錄影機上擷取進行存檔的理想方式。對於基於快閃記憶體的存儲介質來說，其速度會因品牌不同而存在較大差異，因此DeckLink IP還包含了Blackmagic Disk Speed Test測速軟體。您可以用它來檢查存儲介質的速度，測試結果以各種不同電視格式的每秒格率顯示。

以DeckLink SDK開發定制方案

所有DeckLink卡均提供用於Mac、Windows和Linux系統的先進開發人員SDK，您可以免費下載！開發人員SDK意味著您可以輕鬆開發自己的定制解決方案，既能自用也可出售給其他播出機構！DeckLink SDK在您需要靈活性時，提供了對硬體的低級控制；當您需要執行更常見的任務時，它則提供可以更輕鬆使用的高級介面。成千上萬的製造商和開發人員在他們的產品中使用了Blackmagic DeckLink卡，因此您可以相信DeckLink SDK將能夠為開發商業品質級廣播方案提供堅實的基礎。

盡情在您的產品中使用DeckLink IP！

盡情在您的產品中使用DeckLink IP！如果您是想要在產品中使用DeckLink IP的製造商。首先請下載Desktop Video SDK，其中包含有DeckLink API文檔和示例代碼，您可以先從這裏開始。但如果您在代碼運行方面遇到任何問題，請與我們聯繫。我們的開發人員支援工程師可以為您編寫代碼提供建議和幫助。如果您的方案行之有效，可以聯繫我們進一步瞭解關於批量購買DeckLink卡的資訊。

什麼是 SMPTE ST 2110 標準？

SMPTE ST 2110 Professional Media Over Managed IP Networks 標準套件是推動專業媒體行業採用一種通用的基於互聯網協議 (IP) 的機制的主要因素。* SMPTE ST 2110 標準的基礎是視頻服務論壇(VSF) 通過 IP 傳輸未壓縮基本串流(流媒體)的技術建議 (TR-03)，VFS 同意將其提供給 SMPTE 作為對新標準套件的貢獻。SMPTE ST 2110 標準套件指定了用於實時製作、播出和其他專業媒體應用的獨立基本要素流在 IP 上的傳輸、同步和描述。SMPTE 2110 旨在用於質量和靈活性比頻寬效率更重要的廣播製作和分發設施。
